進口氣動波紋管針型閥工作原理

性能特點

密封性能好：采用波紋管密封結構，能有效防止介質泄漏，部分閥門還設有雙重密封裝置，如波紋管加填料密封，進一步提高密封可靠性。

耐高溫高壓：通常采用耐高溫、高壓的材料制造，如不銹鋼、哈氏合金等，可在高溫 500℃和高壓 42MPa 的工況下長期穩定運行。

耐腐蝕：波紋管和閥體等部件可選用耐腐蝕材料，能在腐蝕性介質中使用，延長閥門使用壽命。

調節性能好：閥芯采用針型結構，可精確調節介質的流量和壓力

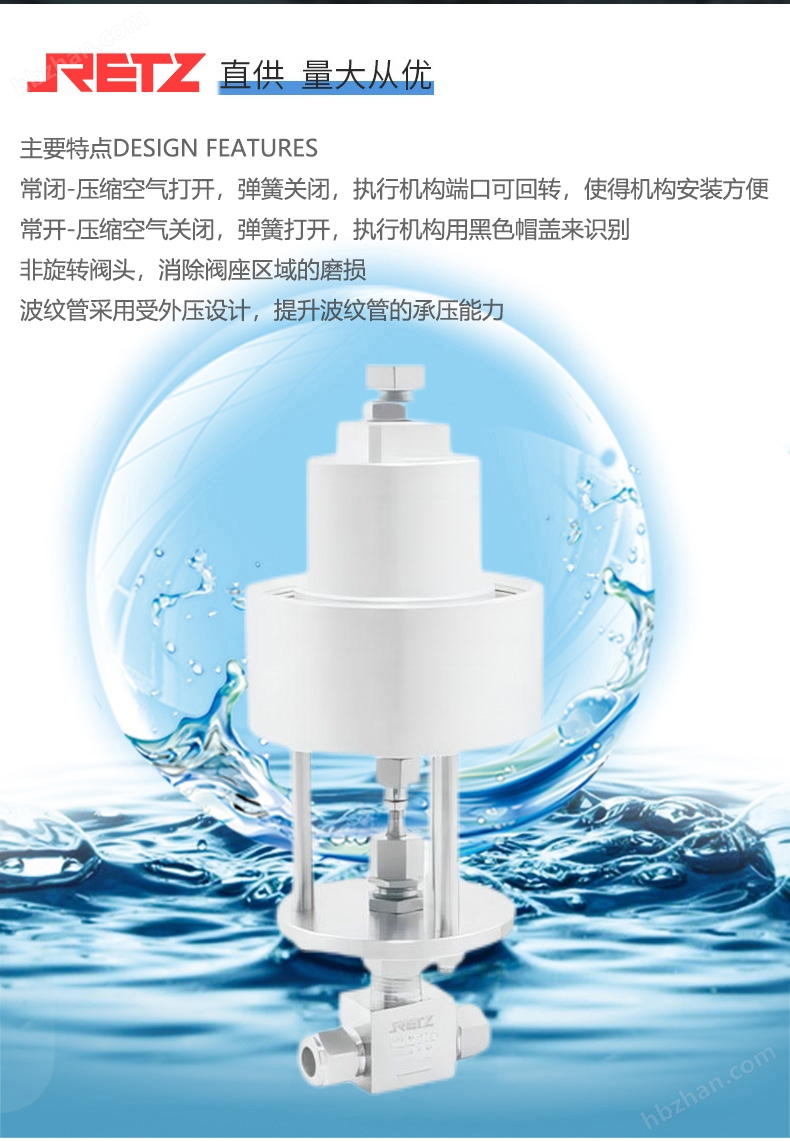

進口氣動波紋管針型閥結構特點 Structural characteristics

常閉-壓縮空氣打開，彈簧關閉，執行機構端口可回轉，使得機構安裝方便

常開-壓縮空氣關閉，彈簧打開，執行機構用黑色帽蓋來識別

低執行壓力，閥門開關可靠迅速

鋁和不銹鋼部件

非旋轉閥頭，消除閥座區域的磨損

波紋管采用受外壓設計，提升波紋管的承壓能力

技術規范Technical specifications

閥體材料：奧氏體不銹鋼(316/316L/304/304L等)

工作壓力：172 bar (2500 psig)

工作溫度：-28℃至450℃(-20°F至842F)

接口：

雙卡套接口：1/4"至1/2",6 mm至25 mm

T管插焊：1/4”至1”,6mm至25mm

T管對焊：3/8“至1”,6mm至25mm

FR接口：1/4至1/2
