碩翔閥門對疏水閥的說明講解

一、碩翔閥門疏水閥

疏水閥，全稱為蒸汽疏水閥，是一種自動閥門。它的核心功能是：

迅速識別并排出蒸汽系統中產生的凝結水（冷凝水）。

同時阻止寶貴的蒸汽泄漏。

簡單來說，它是一個“只排水、不排汽”的自動閥門，是蒸汽系統中的“節能鑰匙”。

二、 碩翔疏水閥主要作用與重要性

保障加熱效率：設備內部若有凝結水積聚，會阻礙蒸汽與換熱面接觸，大幅降低傳熱效率，導致加熱不均、產品質損。

防止水錘：高速流動的蒸汽會推動管道中積存的凝結水，形成巨大的沖擊力（水錘），嚴重時能損壞管道、閥門和設備，存在安全隱患。疏水閥能及時排除積水。

保護設備：凝結水會引起管道和設備腐蝕。及時排出可延長設備壽命。

節能降耗：如果蒸汽未經利用就泄漏，意味著燃料的直接浪費。一個失效的疏水閥可能成為巨大的能源泄漏點。

三、  碩翔疏水閥工作原理與主要類型

疏水閥利用凝結水、蒸汽和空氣之間的密度、溫度、流速的物理差異來實現自動辨別和排放。主要有以下三種類型：

類型工作原理簡述動畫示意圖優點缺點典型應用

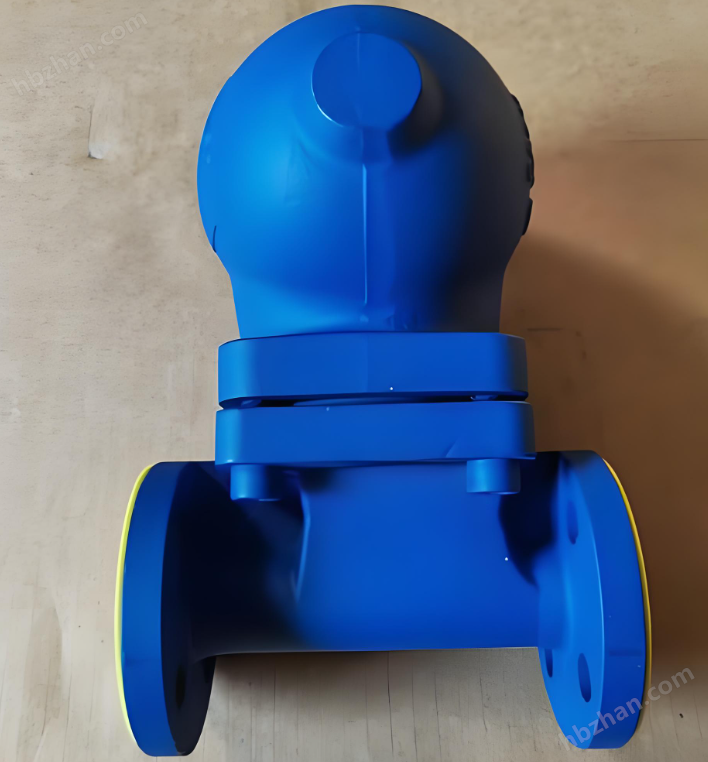

機械型（基于密度差）利用凝結水與蒸汽的密度差，使浮子（球狀或桶狀）升降，帶動閥芯開啟或關閉。[可簡化為：浮球上升/下降帶動閥門開關]排水能力強，能連續排水，對壓力變化不敏感，排氣性能好。受水擊影響大，不抗凍，內部有活動部件。浮球式：大容量、需快速排水的設備，如換熱器、烘干機。

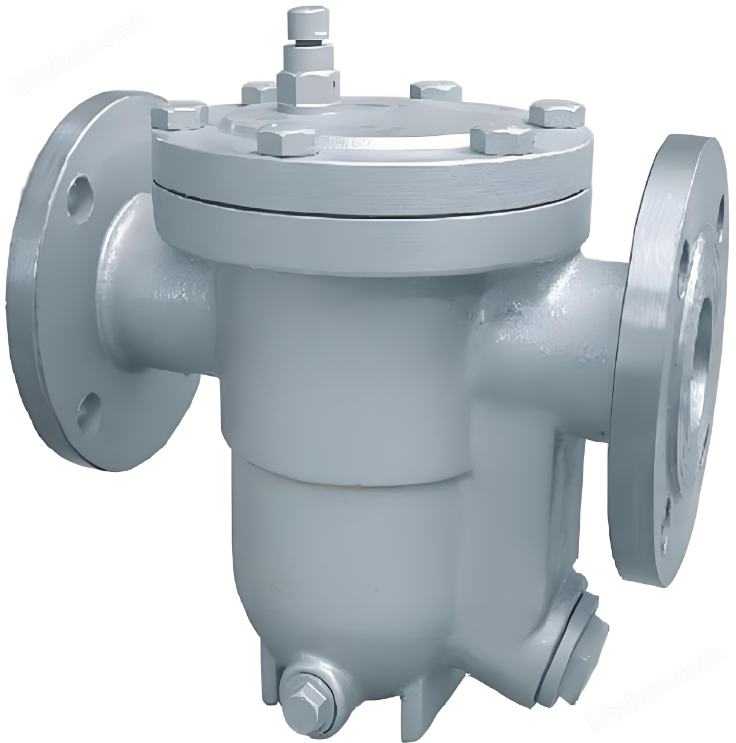

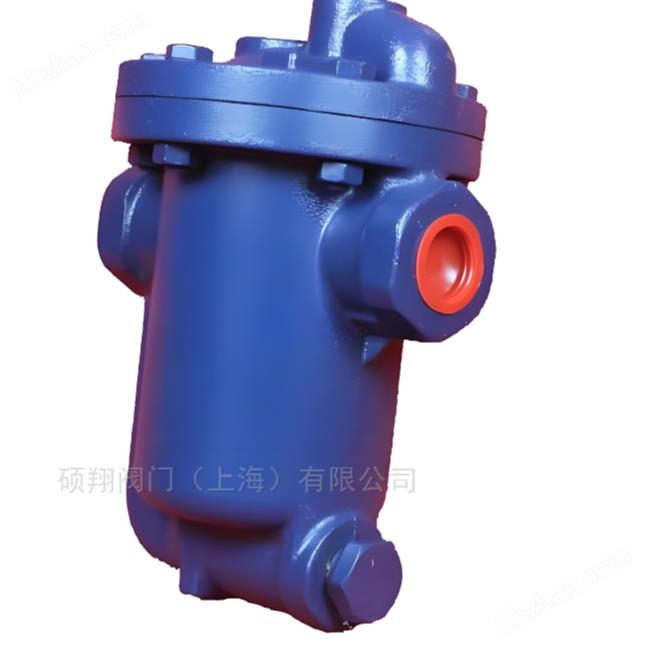

倒吊桶式：堅固耐用，抗水擊和高壓，適用于高壓蒸汽主管。

熱靜力型（基于溫度差）利用凝結水溫度低于蒸汽溫度的特性。感溫元件（如膠囊、膜片）內充有感溫液體，溫度變化時其體積變化，驅動閥芯動作。[可簡化為：感溫元件遇冷收縮開啟，遇熱膨脹關閉]動作噪音小，抗凍性能好（可排冷空氣），節能（在低溫下排水）。排水速度慢，有蒸汽泄漏，反應有延遲，受環境溫度影響。膜盒式：適用于伴熱管線、采暖系統、低壓盤管。

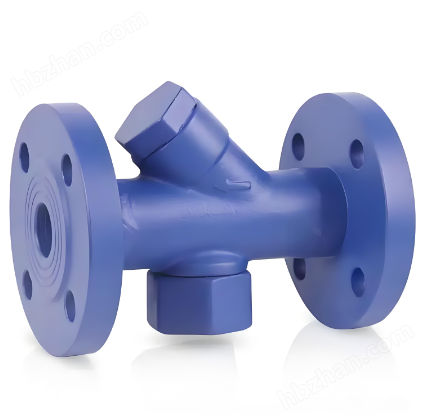

熱動力型（基于動力學原理）利用蒸汽流過閥片時因流速高而產生的低壓（伯努利原理），與閥片上的關閉力形成壓差，從而控制閥片啟閉。[可簡化為：蒸汽高速流動產生吸力關閉閥門，凝結水低速流動則開啟]結構簡單、體積小、耐水擊、抗高壓、價格便宜。噪音較大、能耗較高（有新鮮蒸汽泄漏）、低壓性能差、不抗凍。圓盤式：應用的熱動力型。適用于中高壓、小排量的蒸汽主管或設備。

四、 碩翔疏水閥關鍵性能參數（選型依據）

工作壓力：最大/最小進口壓力。

工作溫度：蒸汽的溫度。

排水量：在給定壓差下，單位時間內能排出凝結水的能力（kg/h）。選型時要有安全系數（通常為2-3倍）。

背壓：疏水閥出口的壓力。背壓率（背壓/進口壓力）是重要選型參數，特別是對于回收系統。

介質：是凝結水，是否含雜質、油污等。

五、 碩翔疏水閥如何選擇疏水閥？

選擇合適的疏水閥是一個權衡過程，需綜合考慮：

設備類型：換熱器、烘干機浮球式；蒸汽主管道可選倒吊桶式或熱動力式；伴熱或采暖用熱靜力式。

工藝要求：要求快速均勻加熱，選連續排水的機械型；允許溫度波動，可選熱靜力型。

壓力工況：高壓系統可選熱動力式或倒吊桶式；壓力波動大選機械型。

節能要求：機械型和熱靜力型通常節能效果更好。

預算和維護：熱動力式價格低且耐用，但能效稍差。

六、碩翔疏水閥 安裝與使用注意事項

正確安裝：

安裝在設備出口的點，以便凝結水能靠重力流入。

前后安裝切斷閥，便于檢修。

入口管應沿流向有至少1/100的坡度。

熱動力式疏水閥要求出口管垂直向下，以產生背壓。

必要的附件：

過濾器：安裝在疏水閥前，保護閥門。

旁通管：在開機或維修時手動排水，但正常運行時必須關閉。

檢查閥/測試閥：用于在線檢查疏水閥工作狀態。

定期維護：疏水閥是運動部件，會磨損和失效。必須制定計劃，通過聽聲音、摸溫度、看排放等方式定期檢查，及時發現故障。

碩翔疏水閥的核心功能

疏水閥最核心、最基本的功能是：自動、迅速、有效地排除蒸汽系統、換熱設備及管道中的凝結水、空氣及其他不凝結性氣體，同時最大限度地阻止蒸汽的泄漏。

簡而言之，就是 “排凝阻汽”。

三大主要功能詳述

1. 排除凝結水

• 目的：將蒸汽使用設備（如換熱器、烘干機）和蒸汽輸送管道中產生的冷凝水迅速排出。

• 原因：如果凝結水積存，會阻礙蒸汽與換熱面接觸，顯著降低傳熱效率，導致加熱不均、產品品質下降、產能降低。

2. 阻止蒸汽泄漏

• 目的：在排出凝結水的過程中，確保寶貴的蒸汽被保留在系統內繼續利用。

• 原因：蒸汽是攜帶能量的工質。如果蒸汽隨凝結水一起泄漏，會造成巨大的能源浪費，直接增加燃料成本。一個失效的疏水閥可能成為巨大的能源泄漏點。

3. 排除空氣和不凝結氣體

• 目的：在系統啟動時或運行中，排出系統內的空氣（如開機時管道內的空氣）和二氧化碳等不凝結氣體。

• 原因：空氣是熱的不良導體，在設備中形成氣膜，嚴重影響傳熱效率。同時，氧氣和二氧化碳的存在會加劇管道和設備的腐蝕。

核心特點

疏水閥的特點可以從其實現核心功能的方式上來理解：
